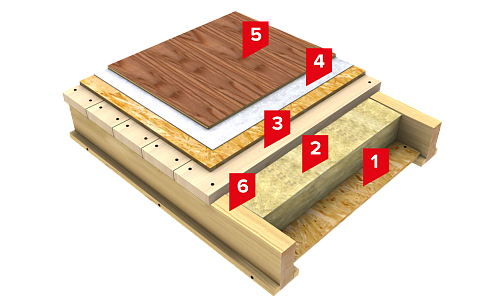

1. ОSB фанера
2. Плити мінераловатні
3. Чорнова підлога з дощок або фанери OSB
4. Підкладка під покриття (корковий або спінений матеріал)
5. Покриття підлоги паркетною дошкою або ламінатом
6. Дерев'яні лаги
Класична система утеплення перекриття каркасного будинку
Опис системи
У даній системі може застосовується спеціальний акустичний матеріал THERMOWOOL ACOUSTIC 40. Застосування даного матеріалу забезпечить необхідний рівень звукоізоляції, який висувається до більшості житлових приміщень. Звукоізоляційна здатність системи відображена в таблиці 1.
По лагах укладається чорнова підлогу, яка може бути виконана з дощок або двох шарів фанери ОSB.
Таблиця 1 - Індекси ізоляції ударного шуму системи
|
Конструкція |
Звукоізоляційний матеріал |
Товщина мм. |
Чорнова підлога |
Rw, дБ |
∆Lw, дБ |
|
№ 1 |
THERMOWOOL ACOUSTIC 40 |
50 |
по лагах укладається чорнова підлога з OSB товщиною 15 мм |
57 |
31 |
|
№ 2 |
THERMOWOOL ACOUSTIC 40 |
100 |
по лагах укладається чорнова підлога з OSB товщиною 15 мм |
57 |
31 |
|
№ 3 |
THERMOWOOL ACOUSTIC 40 |
150 |
по лагах укладається чорнова підлога з OSB товщиною 15 мм |
57 |
31 |
|
№ 4 |
THERMOWOOL ACOUSTIC 40 |
200 |
по лагах укладається чорнова підлога з OSB товщиною 15 мм |
57 |
32 |
Сфера застосування
Влаштування підлоги по лагах з основою з дерев'яних балок, переважно використовується при будівництві швидкомонтованих каркасно-щитових будинків.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE
-
