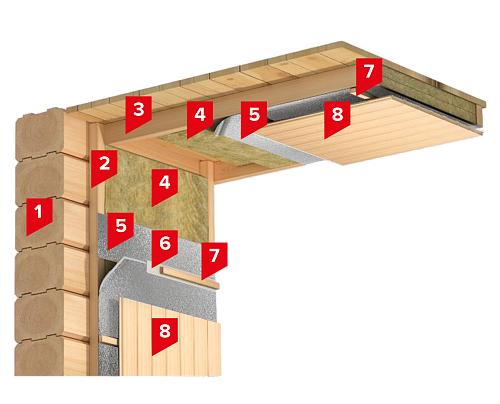

1. Стіна з бруса, цегли, блоків
2. Обрешітка, каркас з бруса 50 х 50 мм
3. Обрешітка, каркас з бруса 50 х 100 мм
4. Плити мінераловатні THERMOWOOL LIGHT EXTRA 30
5. Фольга алюмінієва 50 мкм
6. Скотч алюмінієвий 50 мм х 50 м
7. Контррейка 20 х 30 мм
8. Внутрішня обшивка
(євровагонка з липи, осики, канадського кедра)
Класична система теплоізоляції стіни і стелі парного приміщення лазні (парильні)
Опис системи
Система утеплення стін і стелі парного приміщення - найпоширеніший, простий і надійний спосіб збереження тепла в лазні.
Конструкція стіни складається з дерев'яної обрешітки, виконаної з бруса перетином 50 Х 50 мм, теплоізоляційного шару з плит кам'яної вати, фольгованого пароізоляційного шару, алюмінієвого скотчу, контррейок для створення зазору і внутрішньої обшивки (євровагонки з липи, канадського кедра, осики).
У якості матеріалу для теплоізоляції застосовують плити THERMOWOOL LIGHT EXTRA 30. Утеплення системи виконується шляхом встановлення мінераловатних плит у каркас з дерев'яного бруса. Каркас монтується до існуючої стіни (дерев'яний брус, цегла, блоки, монолітний залізобетон).
Пароізоляція виконується з алюмінієвої фольги і розташовується з боку парильного приміщення. Даний шар захищає теплоізоляцію від перезволоження і відбиває теплову енергію. Алюмінієву фольгу рекомендується розгортати в горизонтальному напрямку вздовж стін з перекриттям нижнього полотна на верхнє. Стик полотен необхідно проклеювати алюмінієвим скотчем шириною 50 мм. В якості внутрішньої обробки парного приміщення застосовують євровагонку з липи, осики, канадського кедра. Планки можуть розташовуватися як в горизонтальному, так і у вертикальному напрямку. Прибивають євровагонку до контррейки, яка створює повітряний зазор між пароізоляцією і обшивкою 1,5 - 2 см.
Сфера застосування
Система утеплення парного приміщення застосовується при будівництві лазень, саун.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE.
-
Технічний лист SD СТІНА ЛАЗНЯ
Завантажити (221 Кб)
