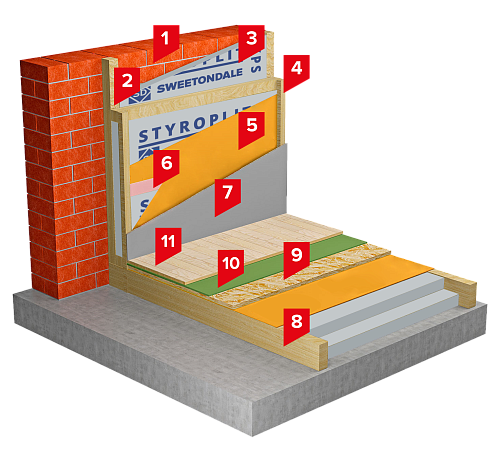

1. Стіна балкона, що ізолюється
2. Обрешітка (брус дерев'яний 50 x 50 мм з кроком 600 мм)
3. Екструдований пінополістирол STYROPLIT
4. Контррейка толщиной 40-60 мм
5. Пароізоляційна плівка
6. Стрічка бутил-каучукова для склеювання пароізоляції
7. Внутрішня обшивка (ГКЛ, ОСП-3, вагонка, панелі)
8. Лаги дерев'яні 100 x 50 мм
9. Чорнова підлога (фанера, дошки)
10. Підкладка під фінішне покриття підлоги
(корковий або спінений матеріал)
11. Фінішне покриття підлоги
(паркетна дошка або ламінат)
Система внутрішньої теплоізоляції на подвійному каркасі з екструдованим пінополістиролом
Опис системи
Система SD СТІНА БАЛКОН XPS - це найбільш простий спосіб теплоізоляції існуючого балкона, лоджії.
При влаштуванні системи використовується дерев'яний або металевий каркас. Залежно від теплотехнічного розрахунку, каркас може бути одинарним або подвійним. Простір між брусками заповнюється екструдованим пінополістиролом STYROPLIT. Потім кріпиться пароізоляційна плівка. Дуже важливо проклеїти всі напуски плівок між собою і примикання плівки до огороджувальних конструкцій. У цій операції використовується спеціальний матеріал cтрічка бутил-каучукова. Плівка додатково притискається рейками, по яких виконується внутрішня обробка приміщення.
Зазор, що утворився між пароізоляцією і внутрішньою обробкою, необхідний для прокладання комунікацій (електрика, опалення, водопостачання) без порушення шару пароізоляції.
Сфера застосування
Система SD СТІНА БАЛКОН XPS призначена для додаткового утеплення стін балконів, лоджій.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE.
-
