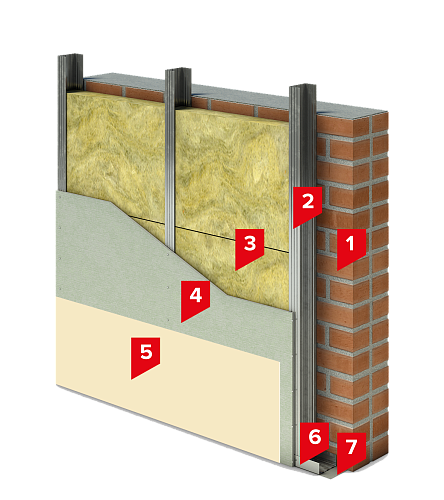

1. Цегляна перегородка
2. Сталевий каркас
3. Плити мінераловатні THERMOWOOL ACOUSTIC 40
4. ГКЛ або ГВЛ в 1 або 2 шари
5. Чистове опорядження приміщень
6. Направляючий профіль
7. Ущільнююча стрічка
Система внутрішнього звукоізоляційного облицювання на одинарному каркасі з мінераловатним звукоізоляційним матеріалом
Опис системи
В системі SD СТІНА АКУСТИК використовуються звукоізоляційні плити THERMOWOOL ACOUSTIC 40, які дозволяють більш ефективно поглинати шуми, що проходять через конструкцію. Плити кріпляться в розпір між металевим каркасом. Зверху каркас обшивається гіпсокартоними або гіпсоволокнистими листами в один або два шари. Використання двошарової обшивки дозволяє не тільки збільшити міцність конструкції, але і збільшити індекс звукоізоляції конструкції.
Система SD СТІНА АКУСТИК при різній комбінації товщини плит THERMOWOOL ACOUSTIC 40 і кількості шарів обшивка дозволяє збільшити звукоізолюючу здатність існуючої конструкції.
Звукоізолююча здатність системи відображена в табл. 1.
Таблиця №1 - Характеристики ізоляції повітряного шуму*
Конструкція |
Обшивка з листів ГКЛ |
Товщина звукоізоляційного шару THERMOWOOL ACOUSTIC 40 |
ΔRw, дБ |
1 |
один шар |
50 мм |
48* |
2 |
два шари |
50 мм |
50* |
3 |
один шар |
100 мм |
50* |
4 |
два шари |
100 мм |
52* |
Сфера застосування
Система SD СТІНА АКУСТИК застосовується для покращення звукоізоляційних властивостей внутрішніх стін і перегородок при новому будівництві та реконструкції.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE.
-
