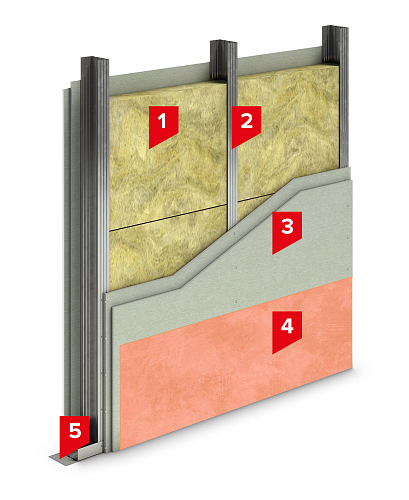

1. Плити мінераловатні THERMOWOOL ACOUSTIC 40
2. Сталевий каркас
3. Обшивка ГКЛ або ГВЛ
4. Чистове опорядження приміщень
5. Ущільнююча стрічка
Система внутрішніх шумоізоляційних перегородок
Опис системи
Конструкція збірних перегородок значно менше навантажує конструкцію підлоги, в порівнянні з класичним варіантом - цегляною стіною, при цьому дозволяє легко конструювати перегородки різної форми.
Звукоізолююча здатність перегородок характеризується індексом звукоізоляції повітряного шуму Rw, що обчислюється в децибелах (дБ). Чим вище його значення, тим краща звукоізоляція приміщення. Застосування різних комбінацій товщин утеплювача і кількості шарів обшивки дозволяє знизити рівень повітряного шуму до 57 Дб (див. табл.1), що можна порівняти зі звукоізоляцій.
Система SD ПЕРЕГОРОДКА АКУСТИК при різній комбінації товщини плит THERMOWOOL ACOUSTIC 40 і кількості шарів обшивка дозволяє збільшити звукоізолюючу здатність існуючої конструкції.
Звукоізолююча здатність системи відображена в табл. 1.
Таблиця №1 - Характеристики ізоляції повітряного шуму*
Конструкція |
Обшивка з листів ГКЛ |
Товщина звукоізоляційного шару THERMOWOOL ACOUSTIC 40 |
Rw, дБ |
1 |
один шар з кожного боку |
50 мм |
46* |
2 |
два листа з кожного боку |
50 мм |
54* |
3 |
один шар з кожного боку |
100 мм |
49* |
4 |
два листа з кожного боку |
100 мм |
57* |
Сфера застосування
Система SD ПЕРЕГОРОДКА АКУСТИК застосовується у якості внутрішніх огороджувальних конструкції для планування і функціональної ізоляції, різних за призначенням приміщень з сухим, нормальним або вологим режимами, з висотою приміщення до 9 м і неагресивним середовищем.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE.
-
Технічний лист SD ПЕРЕГОРОДКА АКУСТИК
Завантажити (211 Кб)
