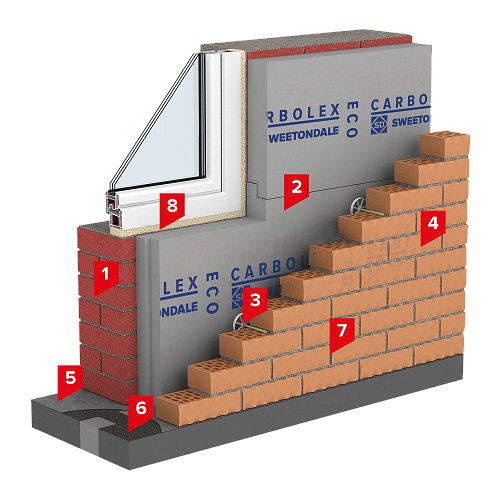

1. Несуча / самонесуча частина стін
2. Екструдований пінополістирол CARBOLEX ECO
3. Гнучкі базальтопластикові в'язі з фіксатором зазору
4. Облицювальна цегла
5. Гідроізоляційна відсічка HYDROBASE ULTRA П
6. Опорне перекриття з термовкладками
з екструдованого пінополістиролу CARBOLEX ECO
7. Припливно-витяжні отвори (вертикальні шви)
8. Піна монтажна
Система фасаду шаруватої кладки з облицюванням декоративною цеглою
Опис системи
Класичний вид фасаду надає цегляне облицювання, при цьому конструкція є вентильованою, що дозволяє не накопичувати конденсат в утеплювачі.
У малоповерховому будівництві (висотою до 9 м) систему можна зводити як несучий елемент будівлі. В такому випадку перекриття спираються на внутрішню частину стіни, зовнішня кладка зводиться безперервно на висоту будівлі, а в системі термовкладок зникає необхідність.
Екструдований пінополістирол CARBOLEX ECO має низьку теплопровідність, забезпечує прекрасну теплоізоляцію будівлі, а також надійність конструкції. Для запобігання обвалення зовнішньої версти (кладки), її з'єднують з внутрішньою верствою гнучкими в'язями з базальтопластику. Цей елемент додатково підтримує утеплювач у проектному положенні.
Сфера застосування
Система SD ФАСАД СТАНДАРТ XPS застосовується в якості у малоповерховому будівництві в якості несучої огороджувальної конструкції.
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE
-
Технічний лист
