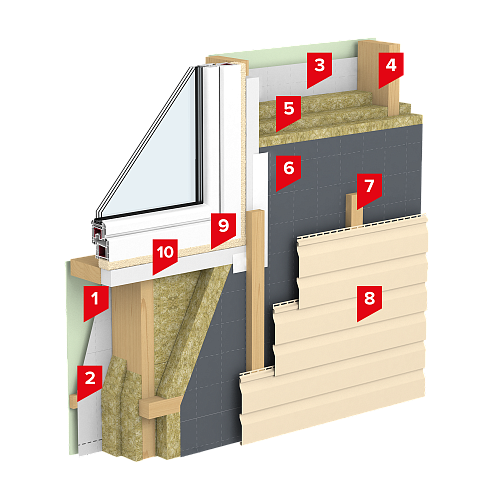

1. Внутрішня обшивка ГКЛ або ГВЛ
2. Контррейки
3. Пароізоляційна плівка
4. Каркас будівлі
5. Плити мінераловатні
6. Мембрана супердифузійна
7. Контррейка з кроком 400 мм, товщиною 30-50 мм
8. Вініловий сайдинг
9. Піна монтажна
10. Бруски XPS CARBOLEX
Система фасаду з облицюванням вініловим сайдингом по дерев'яному каркасу
Опис системи
Стійки каркаса системи SD ФАСАД КАРКАС виконуються або з деревини хвойних порід, або зі сталевих термопрофілів. Простір між стійками каркаса заповнюється легкими негорючими теплоізоляційними плитами з кам'яної вати THERMOWOOL BLOCK STANDARD 45. Для захисту утеплювача від вивітрювання і від замочування атмосферними опадами, теплоізоляційні плити необхідно ізолювати супердифузійною мембраною. Дана мембрана фіксується між каркасом і контррейками, за якими надалі монтується вініловий сайдинг. Наявність вентильованого каналу робить систему більш надійною, навіть на основі з високою паропроникністю. Зсередини система захищена від перезволоження пароізоляційною мембраною, нашарування якої проклеюються сполучною бутил-каучуковою стрічкою. Зазор між пароізоляцією і внутрішньою обшивкою призначений для прокладки внутрішніх комунікацій і захисту від пошкодження герметичності пароізоляційного шару
Сфера застосування
Система SD ФАСАД КАРКАС призначена для будівництва одноквартирних будинків, котеджів, таунхаусів і малоповерхових будівель різного призначення
Виконання робіт
Згідно Інструкцій з монтажу SWEETONDALE
-
